Da im Moment der Bau von Absauganlagen läuft, bauten Thomas und ich Lüfterräder. Teil der Arbeit war es, den Flansch für die Welle zu überdrehen, damit er möglichst wenig Seitenschlag hat. Das hat offensichtlich erstaunlich gut funktioniert.

Im Bild unten sieht man, dass der Lüfterrotor nur acht Zehntel Seitenschlag am äußersten Rand hat. Und wir sprechen hier immerhin von 35 cm Rotordurchmesser.

Das Lüfterrad hat acht Zehntel Seitenschlag

Der Seitenschlag hängt auch mit dem Material zusammen. Die Bodenplatte ist nicht perfekt eben. Daher “tanzt” der Zeiger wenn man den Rotor langsam dreht. Außerdem sind der höchste und tiefste Punkt nicht genau gegenüber.

Der Höhenschlag ist ein etwas unrühmlicheres Thema. Er ist mit 1,2 mm noch im akzeptablen Bereich. Allerdings hätte er deutlich besser ausfallen können, wenn ich beim Bohren des Lochs für die Welle noch etwas sorgfältiger gewesen wäre.

Zwölf Zehntel Höhenschlag sind noch akzeptabel

Hier noch ein kurzer Nachtrag zu unserem hölzernen Radiallüfter. Nachdem wir die Lüfterblätter an der Bandsäge geschnitten hatten, klebten wir sie auf die untere Lüfterplatte.

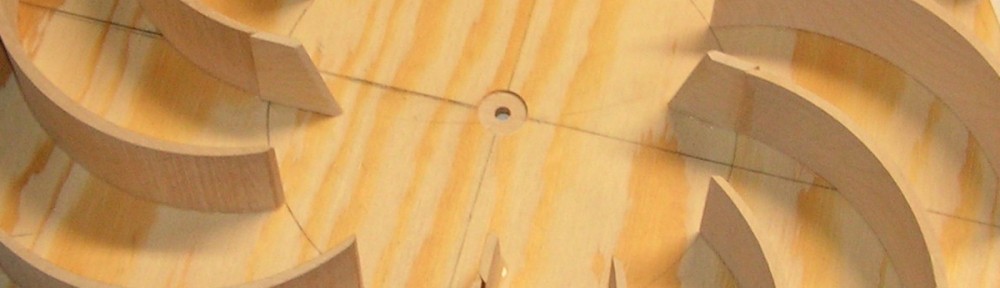

Die Lüfterblatter des Radiallüfters sind mit Weißleim aufgeklebt

Danach hatten wir darüber gegrübelt, wie wir die Deckplatte zentrisch aufkleben. Zentrierung über die Achse kam nicht in Frage, da die obere Platte ein großes Loch als Lufteinlass hat.

Wer sich noch an seinen Geometrieunterricht erinnert, der weiß, dass ein Kreis durch drei Punkte definiert werden kann. Zwei davon waren in unserem Fall 90° Winkellehren, für den dritten reicht es, wenn man die Mitten auf die gleiche Seite der Winkellehren bringt.

Das Ergebnis sieht man unten. Wenn man davon ausgeht, dass die Deckel exakt gleich groß sind und man sie in Deckung bringt, dann müssen sie übereinander zentriert sein.

Rechte Winkel zentrieren die zwei Deckel dank identischem Radius

Nussknacker im Eichhörnchenformat (Originalplan: Toom-Baumarkt)

Was tut der ordentliche Holzwurm, wenn er jede Menge Walnüsse geschenkt bekommt, aber keinen Nussknacker hat.

Er recherchiert, findet einen Bauplan für einen witzigen Eichhörnchennussknacker auf der Webseite des Toom-Baumarkts und pimpt das Projekt bis es gehobenen Hobbyschreiner-Ansprüchen gerecht wird.

Die Led-Bahnen sind parallel geschaltet und sind in Summe sehr hell.

Ich hatte nur einen Vormittag lang Zeit um meiner Frau aus den LED-Streifen, die sie gekauft hatte eine LED-Schreibtischlampe für die Montage unter einem Regalbrett zu bauen.

In Anbetracht der Bauzeit und geschätzten Gesamtkosten für das Projekt um die €25 bin ich mit dem Ergebnis sehr zufrieden.

Meine neue Werkstatt ist größer und dabei deutlich günstiger als die alte. Allerdings hat sie auch ein paar Nachteile:

1. Sie liegt im Keller eines Wohnhauses. Das heißt ich muss mich an die Ruhezeiten halten. Da war mein Raum in der alten Industrieanlage praktischer.
2. Der Keller hat ein Zugproblem.
3. Der Keller hat hohe Luftfeuchtigkeit und auch ziemlich feuchte Sandsteinwände.

Nachdem die Werkstatt gemietet ist, scheiden Radikalmaßnahmen wie der Einbau eines ordentlichen Fensters und die Behandlung der Wände leider aus.

Die Lösung sind zwei mit einander verklebte Styroporplatten, die mit wasserfestem Schaumgummi als Dichtung und Bauschaum in die Fensteröffnung eingepasst sind.

Heizen lässt sich der Keller jetzt einwandfrei. Am Feuchtigkeitsproblem hat sich nichts geändert. Die Werte sind exakt wie vorher.
