Thomas und ich bauen derzeit an zwei Staubabsaugungsanlagen nach dem Vorbild von Matthias Wandels “Small Dust Collector”. Wir haben uns jeweils einen Plan im Web-Shop von Matthias gekauft. Da wir allerdings andere Motoren, Fangeimer und Filter verwenden, bleiben heftige Modifikationen nicht aus.

Gestern wurde der Impeller (Lüfterrotor) und der Wellenaufsatz, der ihn mit der Motorwelle verbindet fertig. Das erlaubte uns einen ersten Testlauf.

Der Wellenaufsatz ist außen mit einer Lochsäge und innen mit einem zum Wellendurchmesser passenden Forstnerbohrer gemacht. Stichsäge und Schlüsselfeile sorgen dafür, dass die Nase auf der Welle in exakt den Flansch passt.

Obwohl wir mit der Standbohrmaschine gearbeitet haben, hatte der Aufsatz einen sichtbaren Schlag. In der nachfolgenden Abbildung sieht man, wie wir den Aufsatz direkt auf der Welle überdreht haben.

Damit später der Rotor rund läuft, empfiehlt es sich, die Front des Montageflanschs zu überdrehen.

Achtung: Bitte beim Nachmachen darauf achten, dass die Welle weit genug zurücksteht und man auf der Seite schneidet, wo der Aufsatz abwärts dreht. Sonst leidet der Stechbeitel und gefährlich ist das auch.

Danach lief der Aufsatz mit kaum noch merklichen Schlag. Damit war alles für die Montage des Impellers vorbereitet.

Die Metallplatte ist zentral mit der Motorwelle und mit vier Schrauben mit dem Wellenaufsatz verbunden.

Der Impeller wird durch eine Metallplatte mit vier Schrauben am Wellenaufsatz befestigt. Die Platte wird zentral mit einer M8-Schraube an der Welle fixiert. Die rote Markierung sorgt dafür, dass die Platte sich wieder korrekt einsetzen lässt wenn man sie mal lösen muss.

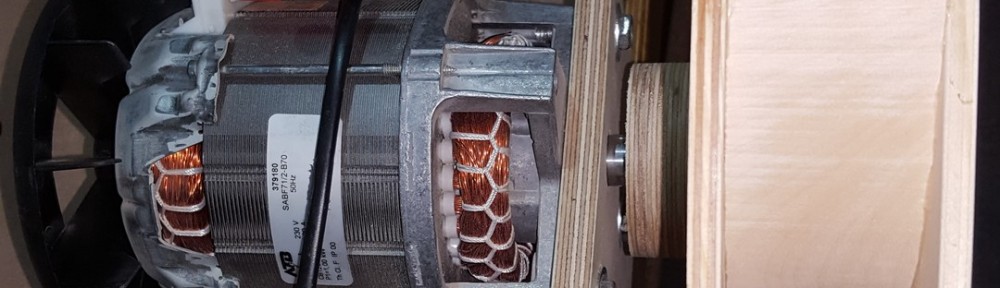

1kW-Motor und 35 cm x 5 cm-Impeller sehen beeindruckend aus.
