Fräszirkel auch für kleine Kreise im Eigenbau

Dieser Fräszirkel funktioniert auch für Kreise, die sehr klein sind. Er besteht aus wenigen Teilen und lässt sich leicht nachbauen.

Er besteht aus einer Bodenplatte aus z.B. Multiplex oder HDF, zwei Leisten für die Aufnahme der Schienen sowie zwei Gewindemuffen mit passenden Schrauben, die die Schienen fixieren. Alternativ kann man auch Gewindestangen statt der Schienen verwenden. Die Fixierung über die Schrauben entfällt dann.

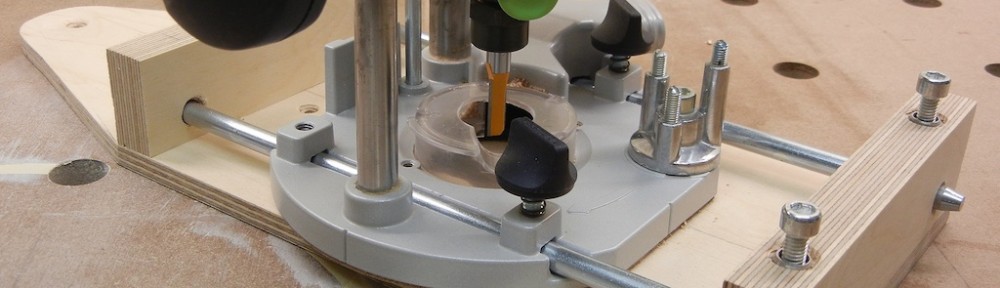

Fräszirkel mit eingesetzter Oberfräse

Die Oberfräse wird von den Führungsstangen im Zirkel fixiert.

Der eigentliche Trick für die kleinen Kreise sind die Löcher, die sich unter der Fußplatte des Fräsers verstecken. Sie sind für eine Senkkopfschraube angefast. Die Schraube Löcher haben den exakten Außendurchmesser einer metrischen Schraube, damit die Führung zuverlässig sitzt.

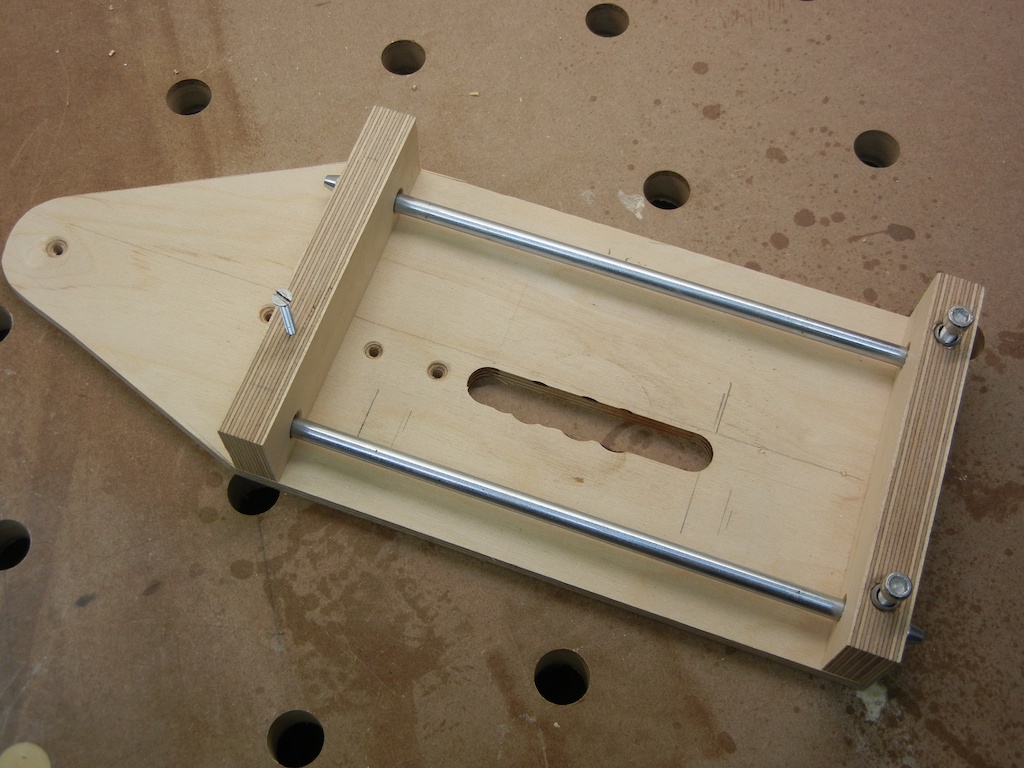

Der leere Fräszirkel

Entscheidend für kleine Kreise ist das Loch für die Führungsschraube nahe der Aussparung für den Fräser.

Um einen Kreis zu fräsen, schneidet man einfach ein Loch mit dem Kerndurchmesser der metrischen Schraube ins Holz, steckt die Schraube durch den Zirkel und dreht sie in das Holz. Das klappt bei kleinen metrischen Schrauben problemlos. Die Schraube wird soweit angezogen, dass sich der Zirkel ohne Gewalt drehen lässt ohne dabei zu wackeln. Danach setzt man die Oberfräse ein, verschiebt sie in die richtige Position entlang der Stangen und fixiert alles. Jetzt kann der Kreis geschnitten werden.
