Luefterrad für Staubabsaugung – Präzision

Da im Moment der Bau von Absauganlagen läuft, bauten Thomas und ich Lüfterräder. Teil der Arbeit war es, den Flansch für die Welle zu überdrehen, damit er möglichst wenig Seitenschlag hat. Das hat offensichtlich erstaunlich gut funktioniert.

Im Bild unten sieht man, dass der Lüfterrotor nur acht Zehntel Seitenschlag am äußersten Rand hat. Und wir sprechen hier immerhin von 35 cm Rotordurchmesser.

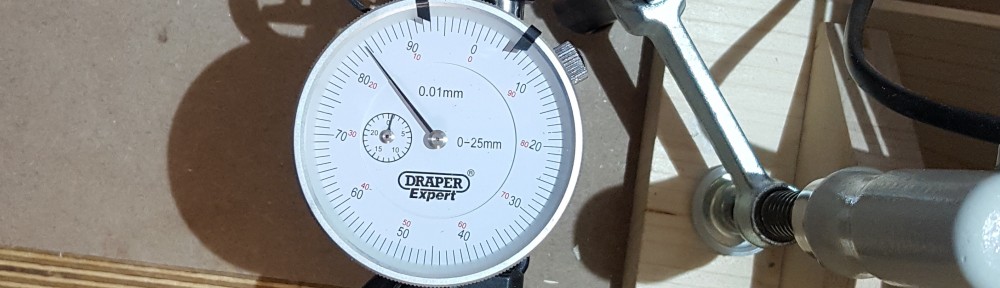

Seitenschlag des Lüfterrads

Das Lüfterrad hat acht Zehntel Seitenschlag

Der Seitenschlag hängt auch mit dem Material zusammen. Die Bodenplatte ist nicht perfekt eben. Daher “tanzt” der Zeiger wenn man den Rotor langsam dreht. Außerdem sind der höchste und tiefste Punkt nicht genau gegenüber.

Der Höhenschlag ist ein etwas unrühmlicheres Thema. Er ist mit 1,2 mm noch im akzeptablen Bereich. Allerdings hätte er deutlich besser ausfallen können, wenn ich beim Bohren des Lochs für die Welle noch etwas sorgfältiger gewesen wäre.

Höhenschlag des Lüfterrads

Zwölf Zehntel Höhenschlag sind noch akzeptabel
