Schiebeschlitten der Bosch GTS 10 XC justieren

Die Bosch GTS 10 XC hat links von Sägeblatt einen eingebauten Schiebeschlitten mit ungefähr 35 cm Schnittweite. Der ist sehr praktisch, da er die Reibung des Werkstücks beim Querschneiden stark reduziert. Damit sinkt die Gefahr zu verwackeln deutlich.

Meiner war mir ab Werk mit etwas zu viel Spiel eingerichtet. Außerdem war eine der beiden Gleitschienen leicht verzogen, wie man in den Bildern unten erkennen kann.

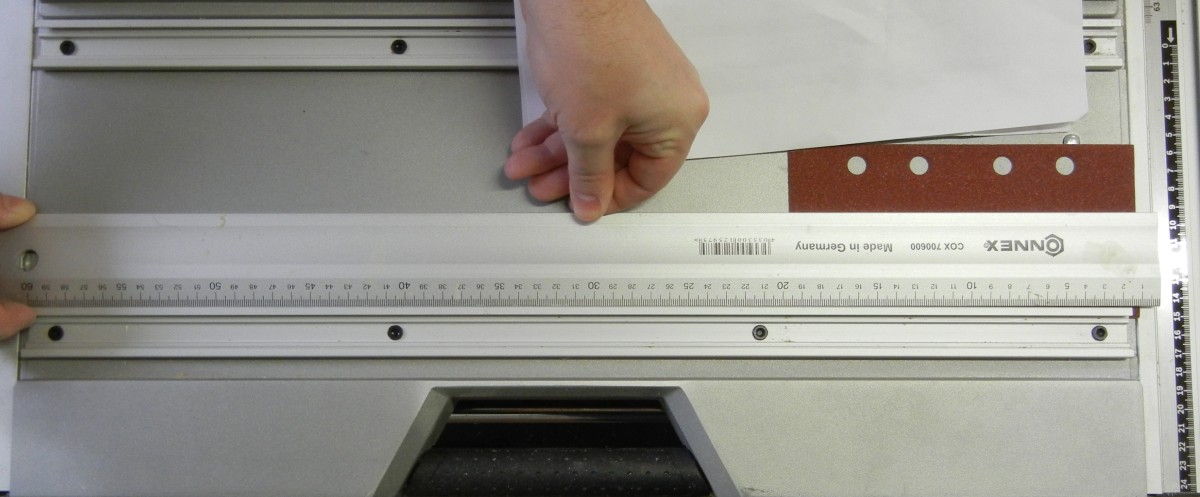

Die T-Nut-Schiene ist nicht gerade

Legt man ein massives Lineal an, erkennt man verzogene Schienen.

In der Vergrößerung erkennt man die Abweichung noch besser. Der dunkle Spalt auf der rechten Seite ist verräterisch. Das Schmirgelpapier sorgte übrigens nur für einen dunklen Hintergrund, damit man den Spalt besser sieht.

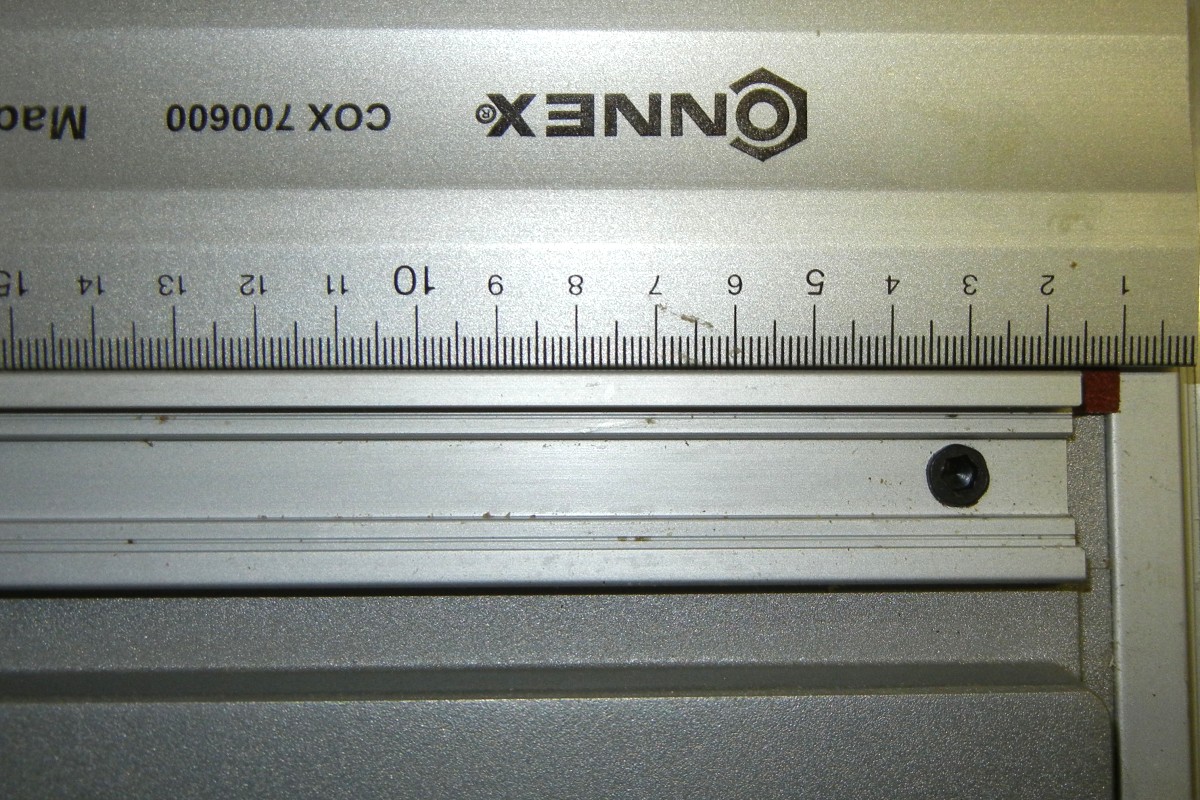

Die T-Nut-Schiene weicht ab

Ein halber Millimeter Spalt entlarvt die verzogene Schiene.

Daher habe ich mit Thomas zusammen den Schlitten justiert. Eine Warnung an Nachahmer: das ist ein ziemliches Geduldsspiel und man muss mit den kurzen Schrauben sehr vorsichtig umgehen um nicht den Innensechskant bzw. Kreuzschlitz abzunutzen.

Nach diversen Versuchen haben wir eine Strategie entwickelt, die ganz gut funktioniert. Die Methode geht davon aus, dass die Tischkanten die die Aussparung für den Schlitten begrenzen, parallel zum Sägeblatt und der Nut auf der rechten Seite vom Sägeblatt sind. Das war bei meiner Säge der Fall.

  1. Sägen Sie eine Leiste mit über die ganze Länge exakter Breite, die zwischen die rechte Schiene und die danebenliegende Kante der Tischplatte passt. In meinem Fall waren 10 mm das richtige Maß.
  2. Sägen Sie eine Leiste wie oben, nur mit der Breite, die zwischen rechte und linke Schiene passt. Das waren bei mir 129 mm.
  3. Entfernen Sie beide Endanschläge unter dem Schlitten mit einem Philips-Schraubendreher Typ 2.

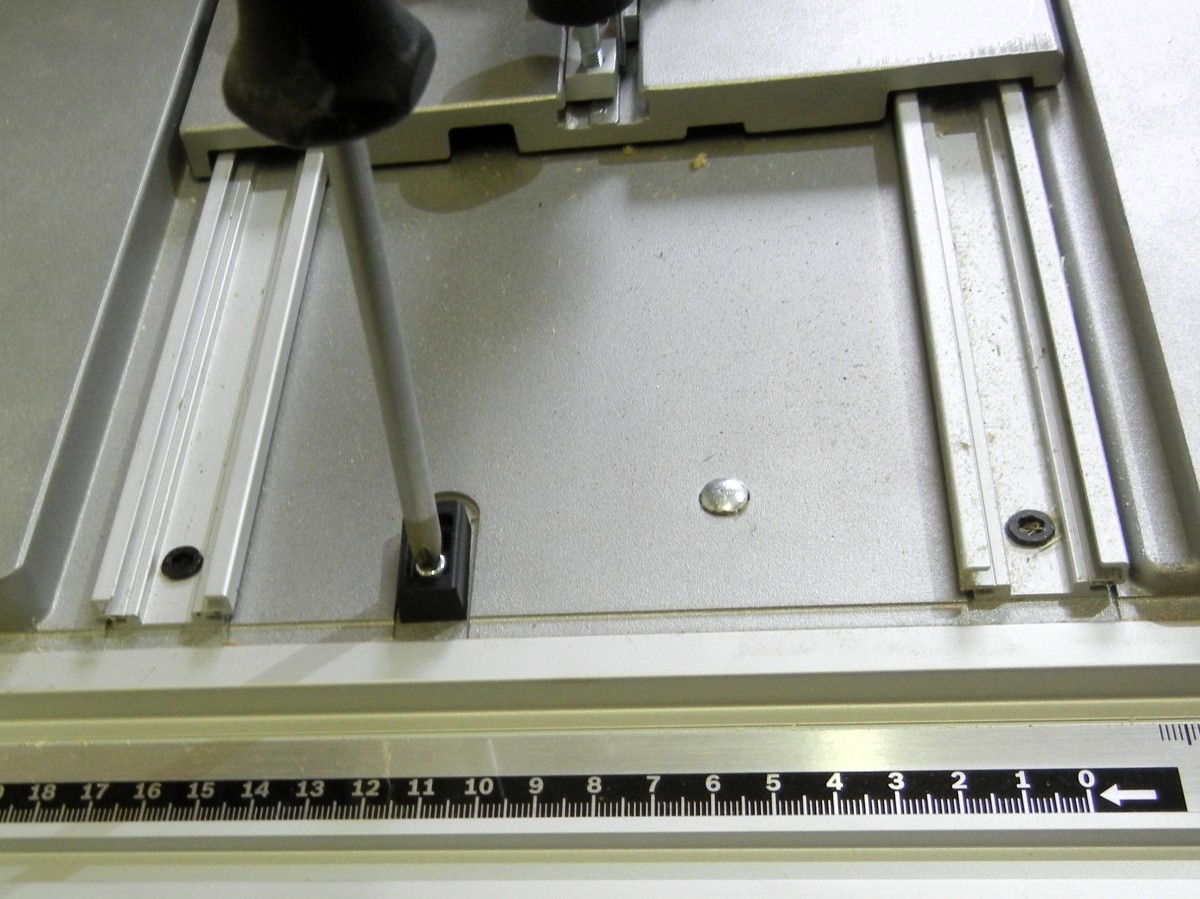

    Endanschlag entfernen

    Ist der Endanschlag entfernt, lässt sich der Schlitten herausziehen.

  4. Überprüfen Sie mit Hilfe einer zuverlässig geraden Kante wie gerade die fallende Tischkante links von Sägeblatt ist.Bei mir waren in der Mitte zwei Zehntel Luft. Eine Fühlerlehre hat hier als Abstandhalter gedient. Es ist eben ein Gussteil und nicht gefräst.

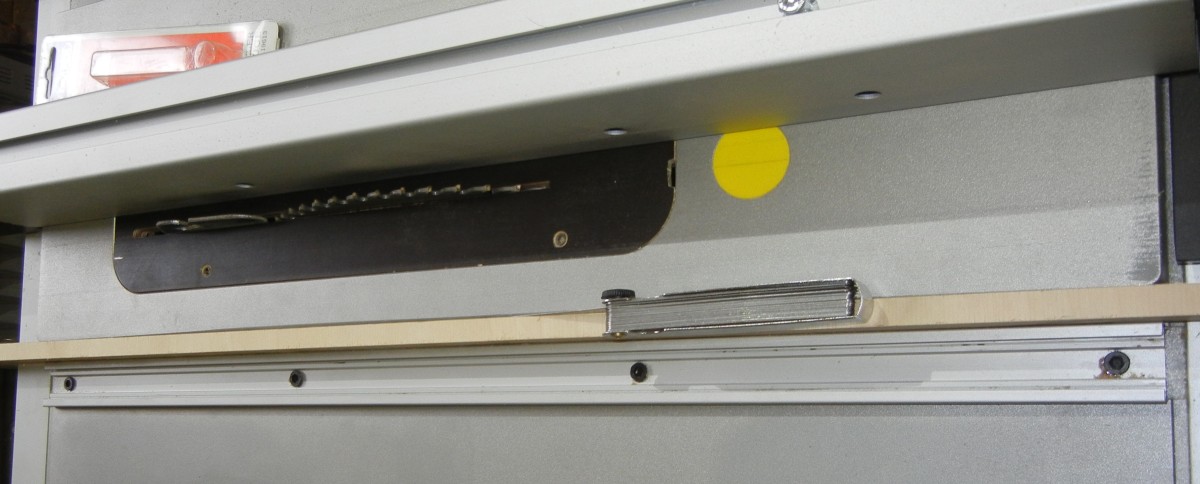

    Rechte Schiene prallel ausrichten.

    Eine Leiste richtet die rechte Schiene aus.

  5. Öffnen Sie die Schrauben der rechten T-Nut-Schiene.
  6. Stecken Sie die schmale Leiste zwischen die rechte Schiene und die danebenliegende Kante der Tischplatte.
  7. Drücken Sie die Schiene gegen die Leiste, so dass die Schiene parallel zur fallenden Kante wird.
  8. Fixieren sie die rechte T-Nut-Schiene.
  9. Öffnen Sie die Schrauben der linken T-Nut-Schiene.
  10. Legen Sie die breite Leiste zwischen die beiden T-Nut-Schienen.

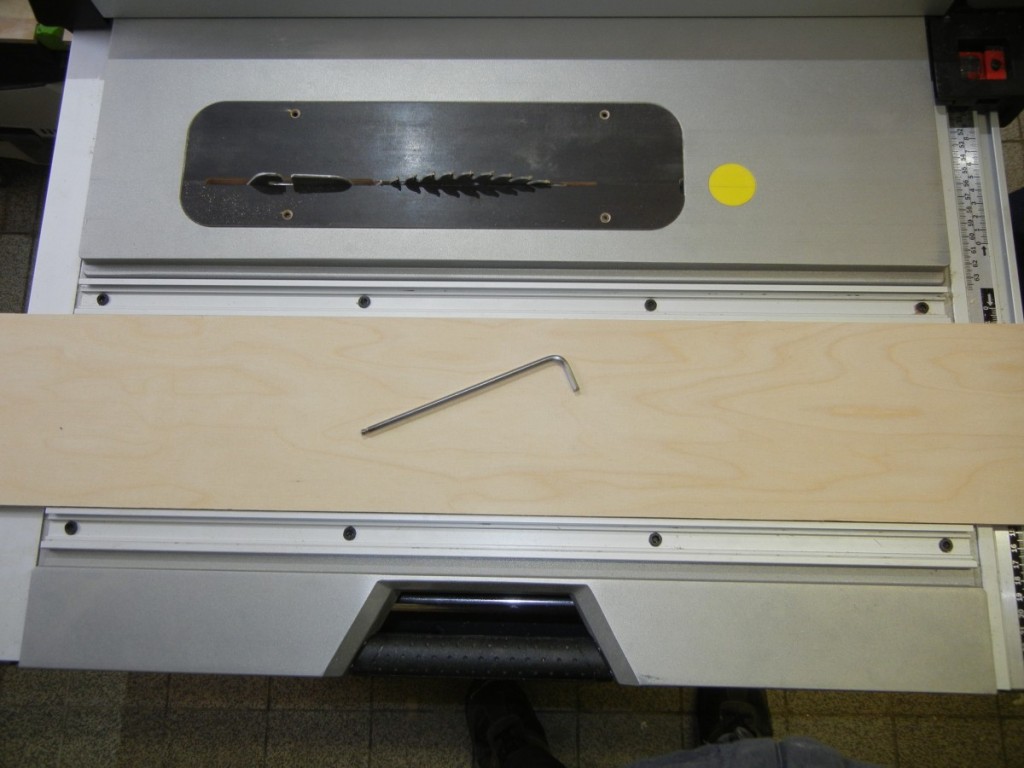

    Linke Schiene parallel ausrichten

    Ein exakt geschnittenes Brett sorgt für parallele Schienen.

  11. Drücken Sie die linke T-Nut-Schiene gegen die Leiste.
  12. Fixieren sie die linke Schiene. Vorausgesetzt sie haben die Leisten sorgfältig gesägt, sind die Schienen jetzt parallel zur fallenden Kante und zueinander.
  13. Öffnen Sie die Kreuzschlitzschrauben oben auf dem Schlitten soweit, dass sich die Plastikgleitleisten bewegen lassen.
  14. Setzen Sie den Schlitten wieder ein.
  15. Richten Sie den Schlitten parallel aus.
  16. Während Sie die Schrauben auf dem Schlitten wieder anziehen, üben sie leichten Druck nach außen aus, damit die Gleitleisten später stramm in den T-Nut-Schienen sitzen. Andernfalls ist das Spiel zu groß.
  17. Die richtigen Positionen für die Gleitleisten zu finden erfordert Geduld und Fingerspitzengefühl. Leider vor allem Geduld.

Die Schrauben für T-Nut-Schienen und Gleitleisten sind klein. Achten Sie darauf, Schraubendreher und Inbusschlüssel senkrecht und mit voller Tiefe einzusetzen. Vermeiden Sie Gewalt beim Öffnen oder Schließen — nach “fest” kommt “ab”!

Fazit

Wer an seiner GTS 10 XC einen Schiebetisch mit zu viel Spiel hat, jedoch ein ruhiges Händchen und Geduld, der kann die Einstellung mit der oben beschriebenen Methode deutlich verbessern. Schlüssel sind sehr exakt zugeschnittene Abstandshalter. Zur Belohnung gibt es bessere Schnitte beim Benutzen des Schlittens und mehr Freude beim Holzwerken.

10 thoughts on “Schiebeschlitten der Bosch GTS 10 XC justieren

  1. och, das war aber viel Arbeit für einen Bosch Fanboi, dafür hätte ich mindestens 100 Euro weniger bezahlt, aber solange es Leute gibt die sich umsonst hinstellen passt das.
    Ach und ja, mit “das” und “dass” hat der Verfasser ja schon so seine Probleme, kann da die Firma Bosch nichts ausrichten??

  2. Vielen Dank für die Beschreibung zum justieren des Schiebeschlittens, bin gerade auch dabei und werde hoffentlich Morgen genug Geduld dazu haben ;-)

    Mir ist aufgefallen, dass sich im Punkt 2 ein kleiner Fehler eingeschlichen hat, dort müsste 129 mm oder 12, 9 cm stehen nicht 12,9 mm, oder habe ich da was falsch verstanden.

    VG
    Jürgen

    • Hallo Jürgen,

      vielen Dank für den Hinweis. Du hast völlig Recht: es muss 129 mm heißen. Lass uns doch wissen, ob Du nach der Beschreibung die Schiene erfolgreich nachjustieren konntest. Verbesserungsvorschläge kommen allen (Hobby-)Schreinern zu Gute.

      Schönen Gruß,
      Sebastian

  3. Hallo,
    ich habe das Problem, dass bei meiner gts 10 xc der Winkelanschlag am Schiebetisch nicht im 90 Grad Winkel zur Tischoberfläche ausgerichtet ist. Bei längeren Werkstücken die am Winkelanschlag (bzw. an dem Profilstück) befestigt sind ist das nicht so schön !
    Gruß
    der Dirk

    • Hi Dirk,

      ich vermute, Du meinst nicht die Einstellung des Queranschlags zum Sägeblatt? Denn die lässt sich justieren.

      Wenn sich dein Queranschlag dagegen in der Höhe gegen die Tischplatte nicht sauber im rechten Winkel steht, dann hast du zwei Möglichkeiten:

      1. Du kannst einen Garantietausch versuchen
      2. Anschlagsleiste aus Holz für den Queranschlag selber bauen, die den Winkelfehler ausgleicht. z.B. mit Hobel den Winkel herstellen oder unterlegen und damit die Alustufenleiste ersetzen. Zusätzlicher Vorteil: Die Anschlagleiste kannst Du länger machen, da die Aluleiste arg kurz ausfällt.

      Schönen Gruß,
      Sebastian

  4. Könnten Sie bitte die Maße der Tischnuten übermitteln? Ich wollte nach Kauf einer Säge sofort einen incra miter-Queranschlag nachrüsten, dazu müssen aber die Nuten passen.
